XYQY-5-19型新型自控麵板使用說明

該麵板是我公司研發的新一代絞車智能麵板，具有前幾代麵板的各項優點，有新增添了自動控製，到井口自動停車報警，目的層分段設置和遠程傳輸，雲端存儲，雙路輸入及黑匣子記錄功能。

（遠程傳輸和黑匣子功能需選配）

一、線路連接及接線定義：

（1）麵板使用DB37接口，接線定義如下：

	信號	說明		信號	說明
1	GND	係統供電GND	20	繼電器	NC
2	DC24VI/12VI	係統電源	21	RXD232	串口接收
3	TXD232	串口發送	22	GND	串口GND
4	AGND	信號GND	23	AGND	信號GND
5	5VO	編碼器5V電源	24	5VO	編碼器5V電源
6	AI1+	編碼器1 A+	25	BI1+	編碼器1 B+
7	AI2+	編碼器2 A+	26	BI2+	編碼器2 B+
8	AGND	編碼器 GND	27	AGND	編碼器GND
9	12VO	張力計12V電源	28	12VO	張力計電源
10	ZLI1	張力計1信號	29	ZLI2	張力計2信號
11	AGND	張力計 GND	30	AGND	張力計GND
12	AO	編碼器輸出 A	31	BO	編碼器輸出 B
13	ZLO	張力信號輸出	32
14	AGND	信號輸出 GND	33
15	HCAI	滾筒手柄輸入 A	34	HCAO	滾筒手柄輸出 A
16	HCBI	滾筒手柄輸入 B	35	HCBO	滾筒手柄輸出 B
17	BREAKI	滾筒刹車信號輸入	36	BREAKO	滾筒刹車信號輸出
18	COM	繼電器COM	37	NC	繼電器NC
19	NO	繼電器NO

（2）遠程傳輸互聯網接口采用RJ-45標準接頭和接口。

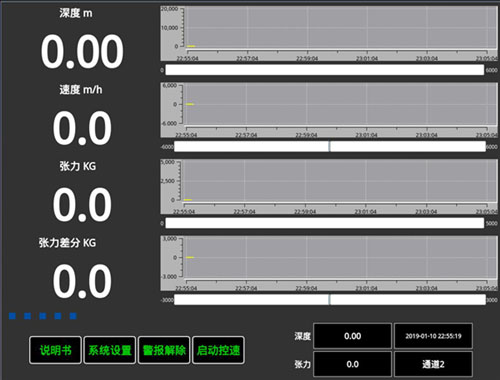

二、主界麵及主界麵下設置

在主界麵左邊由上至下依次為深度、速度、張力、張力增量視窗，

各個視窗右麵對應的是各視窗顯示數據的曲線和進度條。深度進度條和曲線*大值默認為6000米，如需修改，可在係統設置中的5個目的層設置框中輸入，輸入格式比如要設置2000到2030這個層，則輸入2000/2030。係統會依據5個框中輸入的一個主大值為深度的曲線和進度條*大值。速度、張力、張力差分進度條和曲線*大值為此三項再設置界麵下設置的極限值。下麵由左向右5個藍色方框為5個目的層的速度報警指示燈，報警時變紅。下麵是雲端連接標誌、說明書、係統設置、報警解除、啟動控速、和另一通道的深度、張力視窗及係統時間。

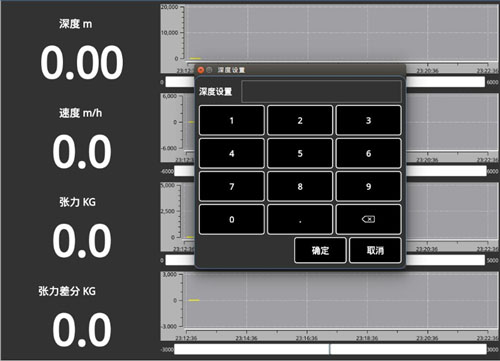

（1）深度預置及清零：（下圖）在主界麵深度視窗長按1秒以上係統會彈出深度設置對話框，用戶可根據需要預置深度及清零。

（2）張力清零：在張力視窗長按1秒以上張力即可清零。

（3）通道切換：（如下圖）在主界麵右下角點按通道顯示框來切換通道1、2在主界麵的顯示。

注：黑匣子記錄、深度、張力輸出及遠程傳輸隻記錄和傳輸在主界麵顯示通道的數據。

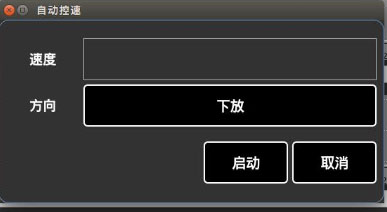

（4）自動控速：（如下圖）在主界麵下按“啟動控速”

按鍵，係統會彈出自動控速對話框用戶可根據需要設置自控的速度，在方向欄後點按選擇需要自控的方向。然後點“啟動”來啟動自控。啟動自控後如需調整速度，可在主界麵下點按調整按鍵+或-進行調整。啟動自動控製後如需要人工介入，隻需要人工根據當前情況調節一下控製手柄，係統便可自動退出自控模式。

注意：自動控製功能建議用戶根據井況使用，井況不明或複雜井況建議謹慎使用！

（5）警報解除：用來解除係統當前的報警。

（6）右下角顯示當前時間，如連接互聯網可自動對時。

（7） 左 下角這個標誌表示係統已連接互聯網。

三、係統設置：

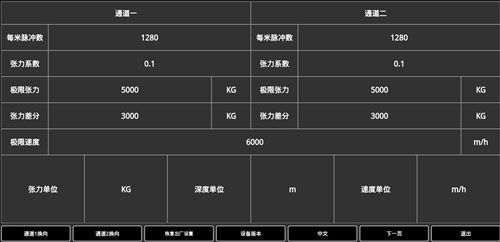

（1）參數設置：（下圖）在主界麵下點按“係統設置”按鍵計入係統設置界麵。可分別在通道一和通道二下方由上至下分別輸入脈衝數、張力係數、極限張力、和張力差分。極限速度參數可一次設置，沒有分開。

（此處的值在出廠時，已根據所配馬丁代克的參數設置完畢。如發現參數異常可按恢複出廠設置進行恢複）

（2）單位轉換：（如下圖）分別在“張力單位”、“深度單位”和“速度單位”的右麵的當前顯示單位上點按來選定需要使用的單位。張力單位可在kg、kn、lb間實時換算並轉換。深度單位可在m和foot間實時換算並轉換，速度單位可在h和min之間實時換算並轉換。

（3）電子深度換向：（如下圖）再設置界麵左下角設有“通道1”和“通道2”換向鍵每點一次對應的編碼器顯示方向轉換。可根據需要進行調節。

（4）中英文轉換：在“中文”和“English”鍵上點按來切換需要顯示的係統語言。

（5）深度報警點設置：（如下圖）在係統設置界麵點“下一頁”，在深度報警點設置欄下的5個添加框裏輸入需要的報警點。

注：此處的報警點隻是在上提時報警。

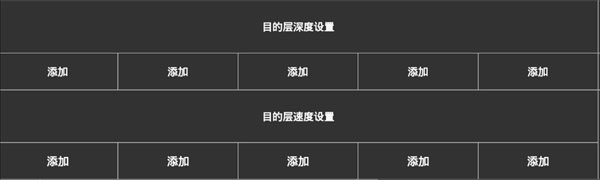

（6）目的層設置和目的層速度設置：（如圖）

這裏“目的層深度設置”和“目的層速度設置”兩項設置下從左至右5個輸入框上下互相關聯，“目的層速度設置”和主界麵左下角這5個指示燈

關聯。即：左起第1個目的層對應左起第1個目的層速度。假如左起第1個目的層超速，主界麵左下角的五個藍色方框指示燈

第1個會變紅同時報警。目的層設置格式在主界麵深度進度條曲線*大值設置裏可見。

（7）時間設置：（如下圖）在時間設置右邊顯示的當前時間上點擊，輸入要修改的時間。格式為年—月—日空格時：分：秒。如：2019年1月11日16時11分27秒則輸入2019-01-11 16：11：27。

（8）井號、車號輸入：（如下圖）

在井號、車號下方輸入框輸入需要的井號和車號。

注：以上所有係統設置及參數設置完成後，均按右下角“退出”鍵確定。

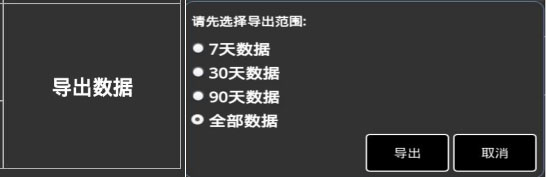

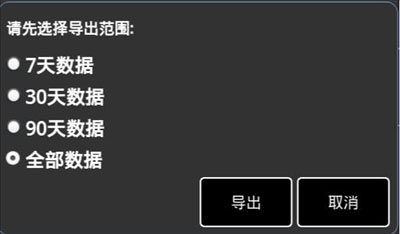

（9）導出數據：（選配）帶有數據記錄功能的麵板。插上U盤後，再設置界麵點“下一頁”按鍵，然後點“導出數據”係統會彈出對話框，可根據導出選項導出所需時間內的數據。（如下圖）

（10）亮度調節：為避免夜間施工麵板屏幕太亮對眼睛的不適，用戶可根據需要左右調節亮度條來調節屏幕的亮度。

（11）序列號、用戶名、軟硬件版本查看：再設置界麵按“設備版本”查看。（下圖）

說明完畢，感謝閱讀。
